一种自动焊接设备用变位机构

在自动焊接作业中，即便机器人精度再高，若工件无法处于最优焊接姿态，仍会出现焊道不均、死角漏焊等问题。变位机构的核心价值，就是通过灵活调整工件位置，让焊接机器人始终处于“顺手” 的作业状态，实现三大突破：

✅ 消除焊接盲区：针对复杂结构件（如管廊节点、箱体转角），可 360° 翻转工件，使焊缝始终处于平焊或船形焊位置，避免立焊、仰焊带来的质量风险

✅ 提升焊接连续性：传统人工翻转工件需中断焊接，变位机构配合机器人联动控制，可实现 “不间断焊接”，单焊点作业时间缩短 30%-50%

✅ 降低机器人负载：通过变位机构调整工件姿态，减少机器人大角度姿态调整，延长设备使用寿命，降低 20% 以上的维护成本

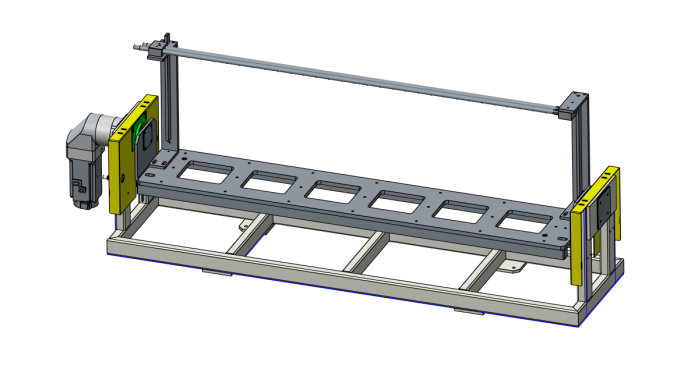

1. 单轴变位机（翻转 / 回转）

核心功能：围绕单一轴线实现 0-360° 翻转或回转，结构简单、成本低

适用场景：长直焊缝工件（如管道、型材）、中小型平板件（如汽车零部件）

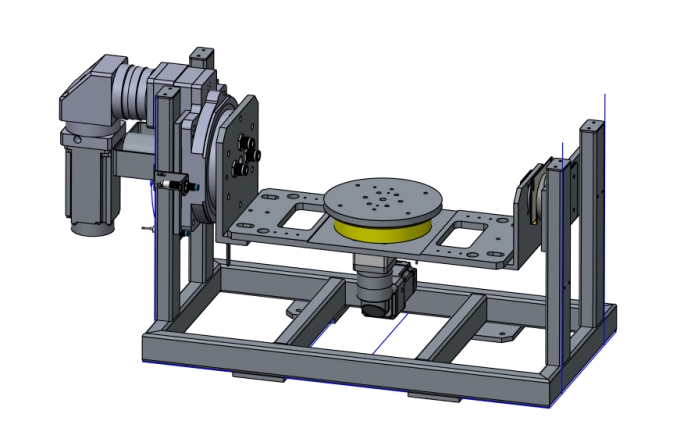

2. 双轴变位机（翻转 + 回转）

核心功能：具备翻转（A 轴）和回转（B 轴）双自由度，可将工件调整至任意空间角度

适用场景：复杂结构件（如阀门阀体、工程机械接头）、多焊缝集成工件

变位机构选型的 4 个关键指标

负载能力：需覆盖工件重量 + 夹具重量，建议预留 20%-30% 冗余（例：50kg 工件选 80kg 负载变位机）

定位精度：重复定位误差需≤±0.1mm，确保与机器人精度匹配（高端应用建议≤±0.05mm）

速度调节范围：翻转速度 0.5-10r/min、回转速度 1-20r/min 为宜，支持无级调速以适配不同焊缝需求

防护等级：车间粉尘多、有飞溅时选 IP65 及以上，潮湿环境需增加防锈处理（如水冷环境）
